• 250 V AC, 16 A• mit Schraubanschluss• ohne AbdeckungAbdeckung=560.009.02 oder 560.009.27

Wetterdaten-Gateway für Multisensor MS. Bidirektional. Stand-by-Verlust nur 0,3 Watt. Reiheneinbaugerät für Montage auf Tragschiene DIN-EN 60715 TH35. 1 Teilungseinheit = 18mm breit, 58mm tief. An das Gateway wird ein Multisensor MS an die Klemmen RSA und RSB angeschlossen. Dessen Informationen werden einmal pro Sekunde empfangen und in Bus-Telegramme umgewandelt. An ein FWG14MS kann nur 1 Multisensor MS angeschlossen werden. Es können jedoch mehrere FWG14MS an einen Multisensor MS angeschlossen werden, um z.B. mehrere Eltako-RS485-Busse mit nur einem Multisensor MS anzusteuern. Nur bei einem FWG14MS muss der außenliegende Abschusswiderstand vorhanden sein. Bei weiteren FWG14MS muss er dagegen entfernt werden. Anschluss an den Eltako-RS485-Bus. Querverdrahtung Bus und Stromversorgung mit Steckbrücke. Betrieb in Verbindung mit FAM14 oder FTS14KS. Die Hold-Klemme wird mit dem FAM14 oder FTS14KS verbunden. Bis zu zwei FWG14MS können in einem Bus betrieben werden. Mit dem Telegramm-Duplizierer FTD14 können die Telegramme auch in den Gebäudefunk gesendet werden, wenn die ID…s der FGW14MS in den FTD14 eingelernt oder mit PTC14 eingetragen werden. Empfangsgeräte können dann FSB14, FSB61NP, FSB71 und FWA65 sein. Bleibt das Signal des Multisensors MS aus, wird ein Alarm-Telegramm gesendet. Mit dem PC-Tool PCT14 können 96 Eingänge UND bzw. ODER verknüpft und auf bis zu 12 Ausgängen ausgegeben werden. Die Einstellungen des Betriebsarten-Drehschalters BA erfolgen gemäß Bedienungsanleitung. Mit dem PC-Tool PCT14 können weitere Einstellungen vorgenommen werden.

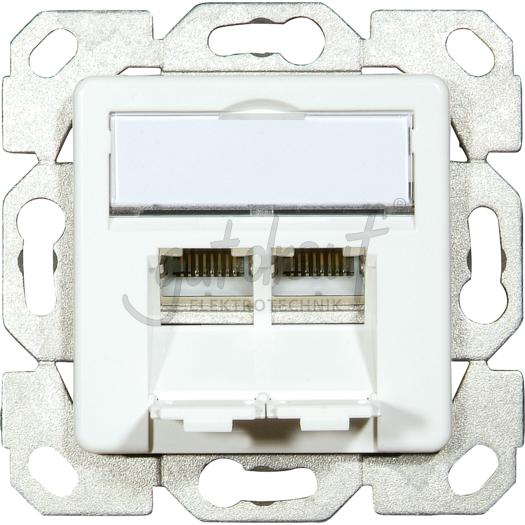

AMJ 45 8/8 UpkSchirmungskontaktierung und Kabelzugentlastung über getrennte, unverlierbare Schraubklemmensteckbarer Erdungsanschluss an allen 4 Ecken möglichhochgeschirmt (EN 550322)Kabelzuführung aus allen Richtungen möglich (in 8 x 45°-Schritten)mit Norm-Zentralplatte 50 x 50 mm passend für alle handelsüblichen SchalterprogrammeZwischenrahmen nicht vergessen

Twin SAT-Antennensteckdose Serie SSD 7für BK- und SAT-Anlagen, zum Einsatz in Verteileranlagen mit Multischaltern und 2 SAT-Anschlüsse für Twin-Receiver, 4 Ausgänge, verlängerte F-Buchsen, rückkanaltauglich 5-65MHz, breitbandige Auskopplung, mit Gleichspannungsdurchgang, 5-2200MHz, Klasse A, HDTV-tauglich Ausführung:Einzel- und Stichleitungsdose       Frequenzbereich:5-2200MHz       Typ:SSD 7-00 Material:Metall     Anschluss:4 Ausgänge     Anschlussdämpfung:2dB

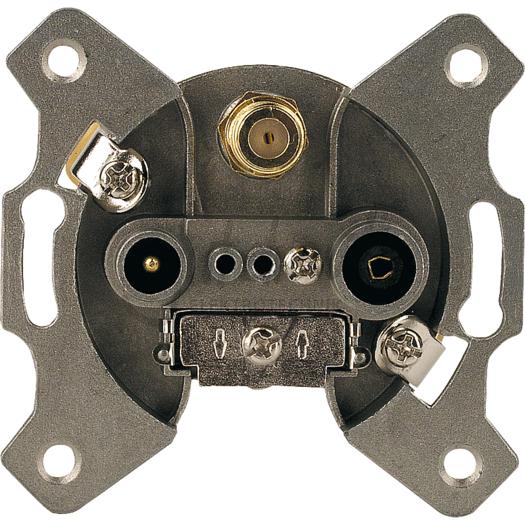

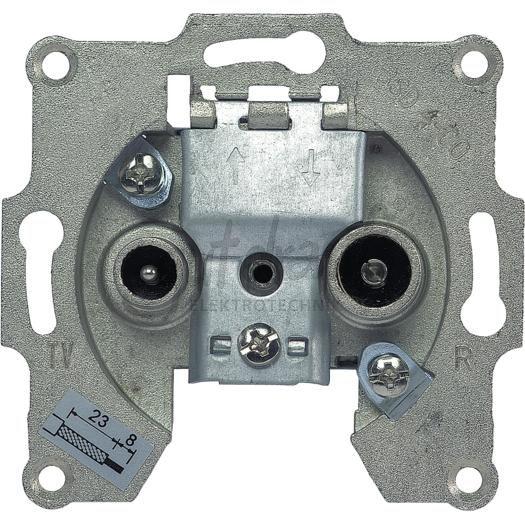

für SAT, TV und RF, rückkanaltauglich (5-30 / 5-65 MHz) Innenkontakte der F-Buchse vergoldet Frequenzbereich: 5 - 2.200 MHz Einzel- und Stichleitungsdose: Anschlussdämpfung: 2 dB Durchgangsdose: Anschlussdämpfung: 11 dB Durchgangsdämpfung: 5 dB

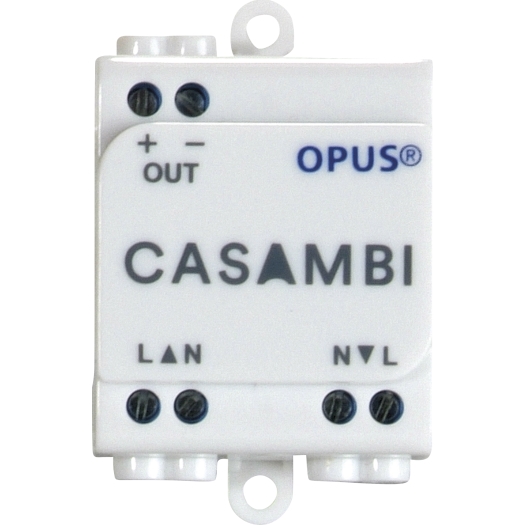

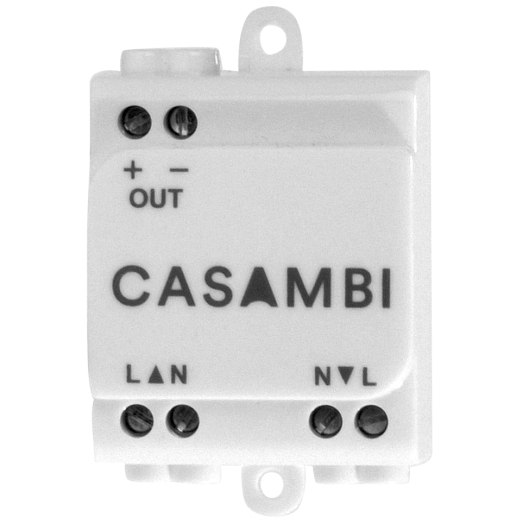

Eingangsspannung Treiber: 180 - 250 V AC Ausgangsspannung Treiber: 12 V bzw. 24 V DC Maße Treiber: 200 x 68 x 45 mm (L x B x H) Bussystem KNX-Funk: nein Andere Bussysteme: sonstige Ausgangsleistung: 80 Watt Frequenz: 0 Hertz Ausführung: Dimmer inkl. Trafo Lastart: EVG 1-10 V Bussystem Funkbus: Bluetooth Spannung: 12 Volt Vor Ort-/Handbedienung: nein Mit LED-Anzeige: nein Bussystem KNX: nein Montageart: Unterputz Bussystem LON: nein Funk bidirektional: ja Leistungszusatz verwendbar: nein Anzahl der Ausgänge: 1 Nebenstelleneingang: nein Busmodul abnehmbar: nein Parallel-Betrieb möglich: ja Busankopplung inklusive: ja Schutzart (IP): IP20 Breite in Teilungseinheiten: - Bussystem Powernet: nein Max. Steuerstrom: 6,66 Milli-Ampere

OPUS 1 Doppelwippe für mechanische Wippen von Jalousie-Rollladen Schalter und TasterFarbe: alpinweiß (ähnl. RAL 9003), glänzendKennzeichnung: Symbol "Pfeil"Befestigungsart: KlemmbefestigungSchutzart: IP20

Doppelwippe für mechanische Wippen von Jalousie-Rollladen Schalter und Taster OPUS 1Farbe: alpinweiß (ähnl. RAL 9003), glänzendKennzeichnung: Symbol "Pfeil"Befestigungsart: KlemmbefestigungSchutzart: IP20

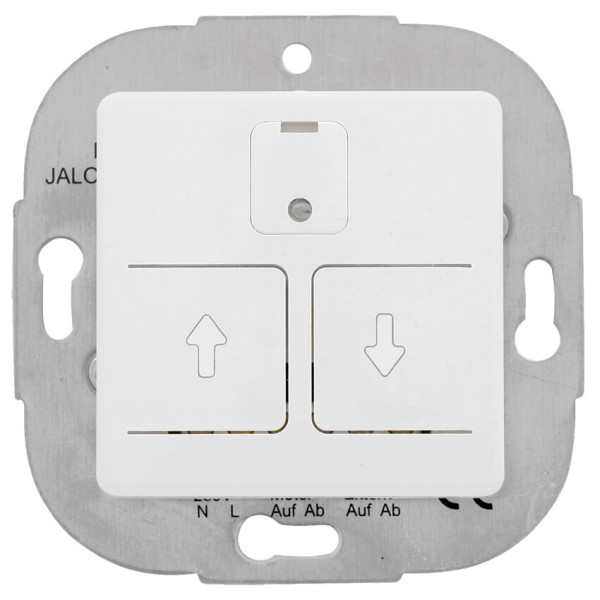

Spannung: 250 V, 50 Hz, 750 VAAUF-, AB-Tasten mit Pfeil-Symbolen3 Sekunden langes Drücken der AUF-, AB-Taste programmiert die 24 h-Automatik (Tagesprogramm)Programmsicherung bei Stromausfall bis zu ca. 60 Minutenwird mehr als ein Antrieb pro Jalousieschalter angesteuert, muss ein Trennrelais verwendet werdenmit Schraubklemmen und Norm-Zentralplatte 50 x 50 mmFarbe: reinweiß (ähnlich RAL 9010)

Bus-Tasterkoppler für 4 konventionelle Taster zum Anschluss an Taster-Gateways FTS14TG. Stand-by-Verlust nur 0,2 Watt. Für Einbaumontage. 45mm lang, 45mm breit, 18mm tief. Bis zu 30 Bus-Taster und/oder Bus-Tasterkoppler FTS61BTK können über die Busleitung an ein Taster-Gateway FTS14TG angeschlossen werden. Das dem FTS14TG beiliegende RLC-Glied muss an dem am weitesten entfernten Bus- Taster bzw. Bus-Tasterkoppler zusätzlich an die Klemmen BP und BN angeschlossen werden. Bitte nur gängige Bus- oder Telefonleitungen verwenden. Die Stromversorgung erfolgt von dem FTS14TG. Mit einer maximalen Leitungslänge von 2 Metern können bis zu vier konventionelle Taster an T1, T2, T3, und T4 angeschlossen werden. Als Richtungstaster können die Paare T1/T3 und T2/T4 definiert werden. Der Gegenpol ist jeweils die Klemme T0. Der Bus wird an BP und BN angeschlossen. Polarität beachten! Die LED leuchtet grün, sobald die Versorgungsspannung über den Bus anliegt und eine Geräteadresse vergeben wurde. Eigenschaften Montageart: Unterputz Breite in Teilungseinheiten: - Schutzart (IP): IP20 Bussystem KNX: nein Bussystem KNX-Funk: nein Bussystem Funkbus: ja Bussystem LON: nein Bussystem Powernet: nein Andere Bussysteme: sonstige Funk bidirektional: ja Anzahl der Betätigungspunkte: 1 Befestigungsart: Klemmbefestigung

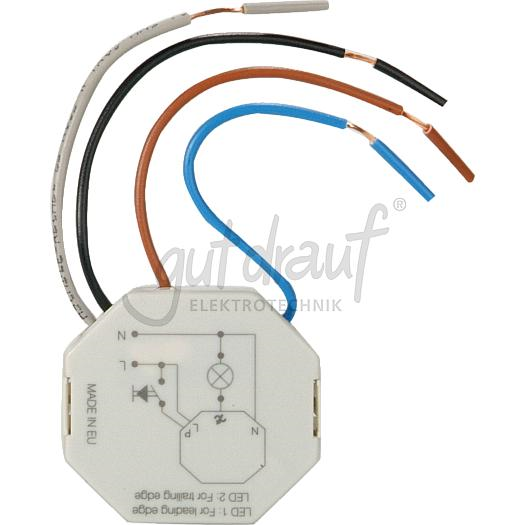

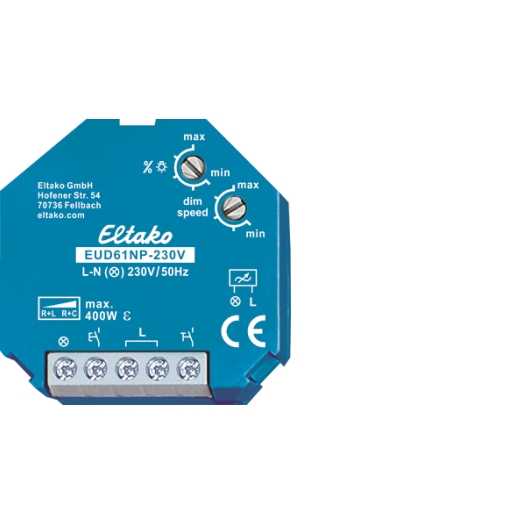

Universal-Dimmschalter für R-, L- und C-Lasten bis 400 W ohne N-Anschluss Power MOSFET bis 400 W Stand-by-Verlust 0,5 W Maße: 45 x 45 x 18 mm (L x B x T) Schaltung im Nulldurchgang mit Soft-Ein und Soft-Aus Steuerspannung 230 V Mindestlast 20 W Typ: EUD61NP-230 V

GKS-EnOcean Schnittstelle4 TEEnOcean

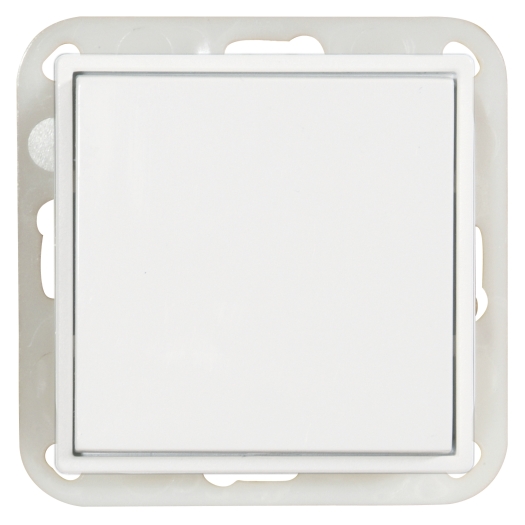

Jäger Direkt: OPUS® 55 Gira: Standard55, E2 wartungsfreier Sender, keine Batterie erforderlich kann auf die Wand oder auf Material geschraubt oder mittels Selbstklebefolie befestigt werden bis zu zwei Funktionen im Zusammenhang mit Multifunktions-Aktoren möglich inkl. selbstklebender Folie

Passend zu folgenden Schalterfabrikaten: Jäger Direkt: OPUS® 55 PEHA: Aura Berker: S1, B1, B3, B7 Glas Gira: Standard55, E2, Event, Esprit Jung: A500, Aplus Merten: M-Smart, M-Arc, M-Plan wartungsfreier Sender, keine Batterie erforderlich kann auf die Wand oder auf Material geschraubt oder mittels Selbstklebefolie befestigt werden bis zu zwei Funktionen im Zusammenhang mit Multifunktions-Aktoren möglich inkl. selbstklebender Folie

Schaltnetzteil. Stand-by-Verlust nur 0,2 Watt. Ist der Gesamt-Leistungsbedarf eines Baureihe14-Bussystems höher als 8W, sind weitere Schaltnetzteile erforderlich. Diese dürfen nicht parallel geschaltet werden, sondern versorgen jeweils eine Gruppe von Aktoren, welche mit einer Trennbrücke auf dem FSNT14 getrennt werden. Im Lieferumfang enthalten sind 1 Trennbrücke TB14 1 TE, 1 Steckbrücke 1,5 TE und ein Distanzstück DS14. Bei einer Belastung größer 50% der Nennleistung und immer bei nebeneinander liegenden Schaltnetzteilen und Dimmern ist eine 1/2 Teilungseinheit Lüftungsabstand mit dem Distanzstücken DS14 erforderlich. Dieses und eine lange Steckbrücke liegen daher bei. Wirkungsgrad 83%. Stabilisierte Ausgangsspannung plusminus1%, geringe Restwelligkeit. Kurzschlussfest. Überlast- und Übertemperatursicherung durch Abschalten mit automatischem Zuschalten nach der Fehlerbeseitigung (Autorecovery-Funktion). Dieses Schaltnetzteil kann auch zur Herstellung einer Redundanz verwendet werden. Dazu darf jeweils nur 1 FSNT14 parallel zu den integrierten Stromversorgungen in den FAM14 und FTS14KS angeschlossen und mit einer normalen Steckbrücke verbunden werden. Das FSNT14 sollte dabei zur optimalen Lastaufteilung möglichst neben den letzten Aktor im Bus gesetzt werden. Breite: 18 mm Höhe: 58 mm Tiefe: 58 mm Ausführung des elektrischen Anschlusses: Schraubanschluss Breite in Teilungseinheiten: 1 Einbaubreite: 18 mm Leistungsabgabe: 12 W Max. Ausgangsstrom 1: 1 A Nennwert Ausgangsspannung 1: 12 V Schutzart (IP): IP20 Spannungsart der Versorgungsspannung: AC

• 10 Tastereingänge• bis zu 10 Eingabemodule und ein Antennenmodul können pro Linie in den greenNet 485 Bus eingebunden werden • Steuerspannung: 8..230V UC• Steuerspannung: 10..230V DC• Versorgungsspannung: 12V DC• Stand-by-Verlust: 0,3 Watt• für Montage auf Tragschiene DIN-EN 50022• 2 TE = 36mm breit, 58mm tief• Typ: GN-GW-R12V-T-10

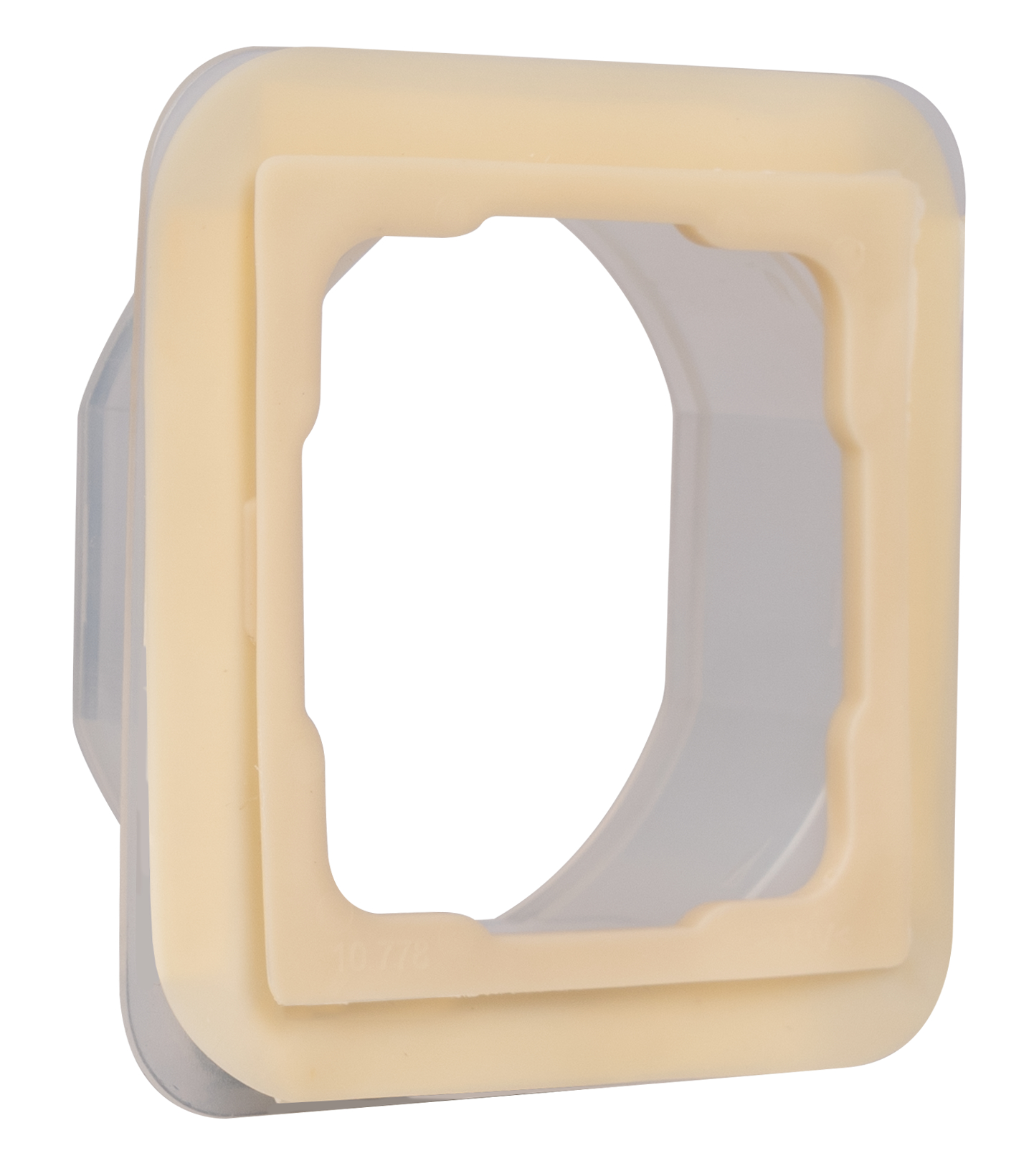

ermöglicht IP44-Schutz für das gesamte OPUS 55 Premium Schalter- und Tasterprogramm mit Flächenwippen schnell und einfach zum Spritzwasserschutz mit IP44-Dichtungsset

IR-Fernbedienung für Basis- und Sonderfunktionen OPUS®-55er RadioSonderfunktion Einstellsperre verhindert Verstellung der SenderSonderfunktion Sleep für automatisches Ausschalten vorhandenSonderfunktion Lautstärkebegrenzung integriertSender neben automatischem Sendersuchlauf auch manuell über Tastenfunktion einstellbar 9 StationstastenBatterielebensdauer: ca. 2 Jahre, Typ CR2025

Komplettgerät TAE-Dose NFN-kodiert • 3 x 6 NFN-kodiert• für 1 Fernsprechapparat und 2 Zusatzgeräte • Komplettgerät mit Rahmen

Komplettgerät TAE-Dose NFN-kodiert • 3 x 6 NFN-kodiert• für 1 Fernsprechapparat und 2 Zusatzgeräte • Komplettgerät mit Rahmen

mit Tragplatte mit Befestigungsschrauben ohne Krallen, zur Befestigung in Dose mit Schrauben Norm-Zentralplatte 50 x 50 mm mit Zwischenrahmen Eigenschaften Tragring: nein Lüsterklemme: nein Gerätehöhe: 71 Millimeter Gerätebreite: 71 Millimeter Befestigungsart: Klemm-/Schraubbefestigung Zusammenstellung: Basiselement Oberfläche: unbehandelt Werkstoffgüte: Thermoplast Verwendung: Blindabdeckung Gerätetiefe: - Millimeter Geeignet für Schutzart (IP): IP20 Zugentlastung: nein Mit Staubschutz: nein Anzahl der Module (bei Modulbauweise): - Transparent: nein RAL-Nummer (ähnlich): 9010 Ausführung der Oberfläche: glänzend Halogenfrei: ja Werkstoff: Kunststoff Montageart: Unterputz Mit Aufdruck: nein Beschriftungsfeld: ohne Beschriftungsfeld Mit Klappdeckel: nein Farbe: cremeweiß

•-  mit verschiedenen Befestigungsschrauben•-  passend für gängige Antennensteckdose - 2-Loch TV/RF, alpinweiß

• mit verschiedenen Befestigungsschrauben• passend für gängige Antennensteckdosenreinweiss

mit verschiedenen Befestigungsschraubenpassend für gängige Antennensteckdosen

Abdeckung für elektronische Dimmer mit Beleuchtung, reinweiss- Für beleuchtbare Dimmer mit Druck-Wechselschalter- Farbe: reinweiss (ähnlich RAL 9010)

OPUS 1 Abdeckung für Antennen-Steckdose, 3-Loch, alpinweißFarbe: alpinweiß (ähnl. RAL 9003), glänzendAnzahl der Module (bei Modulbauweise): 3Befestigungsart: SchraubbefestigungVerwendung: Koaxial-AntennensteckdoseSchutzart: IP20

mit verschiedenen Befestigungsschraubenpassend für gängige Antennensteckdosen

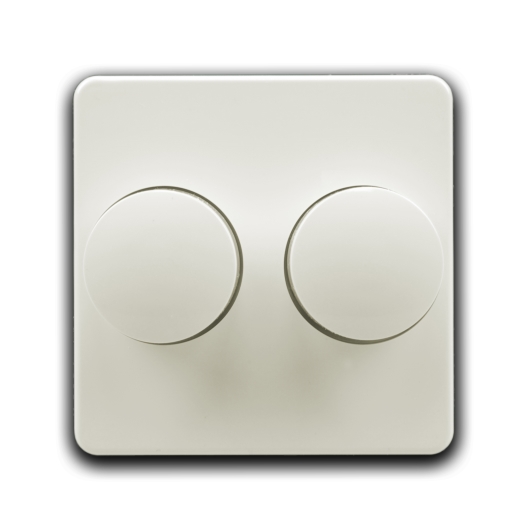

für OPUS® Doppel Dreh-Dimmer  Zwischenrahmen nicht vergessen Eigenschaften   Ausführung Abdeckung Aufdruck/Kennzeichnung ohne Aufdruck Verwendung Dimmer Geeignet für Bussystem-Tasterankopplung nein Befestigungsart Klemm-/Schraubbefestigung Kontrollfenster/Lichtauslass nein Werkstoff Kunststoff Werkstoffgüte sonstige Halogenfrei ja Oberfläche sonstige Ausführung der Oberfläche glänzend Farbe cremeweiß/elektroweiß RAL-Nummer (ähnlich) 9010 Mit Beschriftungsfeld nein Mit austauschbarer Linse/Symbol nein Geeignet für Schutzart (IP) IP20

Abdeckung für elektronische Dimmer mit Beleuchtung, alpinweißFür beleuchtbare Dimmer mit Druck-Wechselschalter Farbe: alpinweiss (ähnlich RAL 9010)

Abdeckung für elektron. Dimmer und Potentiometer, alpinweiss in reinweiß und alpinweiß. glänzend. leicht zu reinigende Oberfläche. Wippenmaß 58,6 x 58,6 mm. passend für alle OPUS 1-Abdeckrahmen (Basic, Kanto, Wave) für OPUS® Dimmer mit Dreh-Ausschalter oder Druck-Wechselschalter Material: Thermoplast, Polycarbonat, biokompatibel, halogenfrei, schlagzäh, Brandklasse UL94, VDE Glühdrahtgeprüftzum sicheren Abdecken spannungsführender Teile,Schutzart IP 20, passen für alle OPUS-Unterputzeinsätze, 10 Jahre Nachkaufgarantie Eigenschaften Aufdruck/Kennzeichnung: ohne Aufdruck Geeignet für Bussystem-Tasterankopplung: nein Werkstoff: Kunststoff Werkstoffgüte: sonstige Halogenfrei: ja Oberfläche: sonstige Ausführung der Oberfläche: glänzend Mit Beschriftungsfeld: nein Mit austauschbarer Linse/Symbol: nein Geeignet für Schutzart (IP): IP20 Kontrollfenster/Lichtauslass: nein Verwendung: Dimmer Befestigungsart: Klemm-/Schraubbefestigung Ausführung: Abdeckung Farbe: alpinweiß RAL-Nummer (ähnlich): 9003
