Wetterdaten-Gateway für Multisensor MS. Bidirektional. Stand-by-Verlust nur 0,3 Watt. Reiheneinbaugerät für Montage auf Tragschiene DIN-EN 60715 TH35. 1 Teilungseinheit = 18mm breit, 58mm tief. An das Gateway wird ein Multisensor MS an die Klemmen RSA und RSB angeschlossen. Dessen Informationen werden einmal pro Sekunde empfangen und in Bus-Telegramme umgewandelt. An ein FWG14MS kann nur 1 Multisensor MS angeschlossen werden. Es können jedoch mehrere FWG14MS an einen Multisensor MS angeschlossen werden, um z.B. mehrere Eltako-RS485-Busse mit nur einem Multisensor MS anzusteuern. Nur bei einem FWG14MS muss der außenliegende Abschusswiderstand vorhanden sein. Bei weiteren FWG14MS muss er dagegen entfernt werden. Anschluss an den Eltako-RS485-Bus. Querverdrahtung Bus und Stromversorgung mit Steckbrücke. Betrieb in Verbindung mit FAM14 oder FTS14KS. Die Hold-Klemme wird mit dem FAM14 oder FTS14KS verbunden. Bis zu zwei FWG14MS können in einem Bus betrieben werden. Mit dem Telegramm-Duplizierer FTD14 können die Telegramme auch in den Gebäudefunk gesendet werden, wenn die ID…s der FGW14MS in den FTD14 eingelernt oder mit PTC14 eingetragen werden. Empfangsgeräte können dann FSB14, FSB61NP, FSB71 und FWA65 sein. Bleibt das Signal des Multisensors MS aus, wird ein Alarm-Telegramm gesendet. Mit dem PC-Tool PCT14 können 96 Eingänge UND bzw. ODER verknüpft und auf bis zu 12 Ausgängen ausgegeben werden. Die Einstellungen des Betriebsarten-Drehschalters BA erfolgen gemäß Bedienungsanleitung. Mit dem PC-Tool PCT14 können weitere Einstellungen vorgenommen werden.
Bus-Tasterkoppler für 4 konventionelle Taster zum Anschluss an Taster-Gateways FTS14TG. Stand-by-Verlust nur 0,2 Watt. Für Einbaumontage. 45mm lang, 45mm breit, 18mm tief. Bis zu 30 Bus-Taster und/oder Bus-Tasterkoppler FTS61BTK können über die Busleitung an ein Taster-Gateway FTS14TG angeschlossen werden. Das dem FTS14TG beiliegende RLC-Glied muss an dem am weitesten entfernten Bus- Taster bzw. Bus-Tasterkoppler zusätzlich an die Klemmen BP und BN angeschlossen werden. Bitte nur gängige Bus- oder Telefonleitungen verwenden. Die Stromversorgung erfolgt von dem FTS14TG. Mit einer maximalen Leitungslänge von 2 Metern können bis zu vier konventionelle Taster an T1, T2, T3, und T4 angeschlossen werden. Als Richtungstaster können die Paare T1/T3 und T2/T4 definiert werden. Der Gegenpol ist jeweils die Klemme T0. Der Bus wird an BP und BN angeschlossen. Polarität beachten! Die LED leuchtet grün, sobald die Versorgungsspannung über den Bus anliegt und eine Geräteadresse vergeben wurde. Eigenschaften Montageart: Unterputz Breite in Teilungseinheiten: - Schutzart (IP): IP20 Bussystem KNX: nein Bussystem KNX-Funk: nein Bussystem Funkbus: ja Bussystem LON: nein Bussystem Powernet: nein Andere Bussysteme: sonstige Funk bidirektional: ja Anzahl der Betätigungspunkte: 1 Befestigungsart: Klemmbefestigung
Jäger Direkt: OPUS® 55 Gira: Standard55, E2 wartungsfreier Sender, keine Batterie erforderlich kann auf die Wand oder auf Material geschraubt oder mittels Selbstklebefolie befestigt werden bis zu zwei Funktionen im Zusammenhang mit Multifunktions-Aktoren möglich inkl. selbstklebender Folie
Passend zu folgenden Schalterfabrikaten: Jäger Direkt: OPUS® 55 PEHA: Aura Berker: S1, B1, B3, B7 Glas Gira: Standard55, E2, Event, Esprit Jung: A500, Aplus Merten: M-Smart, M-Arc, M-Plan wartungsfreier Sender, keine Batterie erforderlich kann auf die Wand oder auf Material geschraubt oder mittels Selbstklebefolie befestigt werden bis zu zwei Funktionen im Zusammenhang mit Multifunktions-Aktoren möglich inkl. selbstklebender Folie
Schaltnetzteil. Stand-by-Verlust nur 0,2 Watt. Ist der Gesamt-Leistungsbedarf eines Baureihe14-Bussystems höher als 8W, sind weitere Schaltnetzteile erforderlich. Diese dürfen nicht parallel geschaltet werden, sondern versorgen jeweils eine Gruppe von Aktoren, welche mit einer Trennbrücke auf dem FSNT14 getrennt werden. Im Lieferumfang enthalten sind 1 Trennbrücke TB14 1 TE, 1 Steckbrücke 1,5 TE und ein Distanzstück DS14. Bei einer Belastung größer 50% der Nennleistung und immer bei nebeneinander liegenden Schaltnetzteilen und Dimmern ist eine 1/2 Teilungseinheit Lüftungsabstand mit dem Distanzstücken DS14 erforderlich. Dieses und eine lange Steckbrücke liegen daher bei. Wirkungsgrad 83%. Stabilisierte Ausgangsspannung plusminus1%, geringe Restwelligkeit. Kurzschlussfest. Überlast- und Übertemperatursicherung durch Abschalten mit automatischem Zuschalten nach der Fehlerbeseitigung (Autorecovery-Funktion). Dieses Schaltnetzteil kann auch zur Herstellung einer Redundanz verwendet werden. Dazu darf jeweils nur 1 FSNT14 parallel zu den integrierten Stromversorgungen in den FAM14 und FTS14KS angeschlossen und mit einer normalen Steckbrücke verbunden werden. Das FSNT14 sollte dabei zur optimalen Lastaufteilung möglichst neben den letzten Aktor im Bus gesetzt werden. Breite: 18 mm Höhe: 58 mm Tiefe: 58 mm Ausführung des elektrischen Anschlusses: Schraubanschluss Breite in Teilungseinheiten: 1 Einbaubreite: 18 mm Leistungsabgabe: 12 W Max. Ausgangsstrom 1: 1 A Nennwert Ausgangsspannung 1: 12 V Schutzart (IP): IP20 Spannungsart der Versorgungsspannung: AC
• 10 Tastereingänge• bis zu 10 Eingabemodule und ein Antennenmodul können pro Linie in den greenNet 485 Bus eingebunden werden • Steuerspannung: 8..230V UC• Steuerspannung: 10..230V DC• Versorgungsspannung: 12V DC• Stand-by-Verlust: 0,3 Watt• für Montage auf Tragschiene DIN-EN 50022• 2 TE = 36mm breit, 58mm tief• Typ: GN-GW-R12V-T-10
passend für Wandsender-Modul 561.411 und 561.416Wippe kompatibel mit OPUS BRiDGE

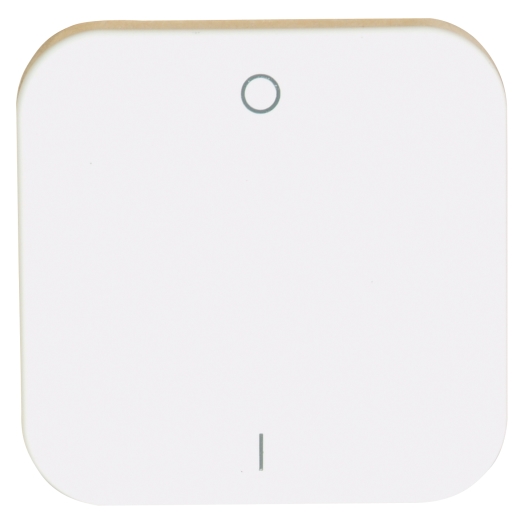

passend für Wandsender-Modul 561.401
passend für Wandsender-Modul 561.411 und 561.416Wippe kompatibel mit OPUS BRiDGE
passend für Wandsender-Modul 561.411 und 561.416Wippe kompatibel mit OPUS BRiDGE
passend für Wandsender-Modul 561.411 und 561.416 Alpinweiß ähnlich RAL 9003 Signalweiß Reinweiß ähnlich RAL 9010

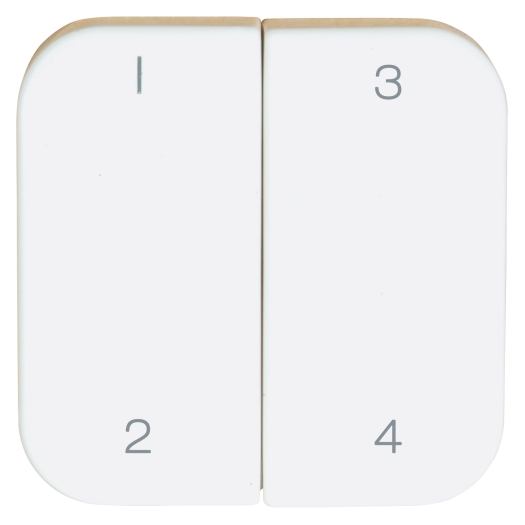

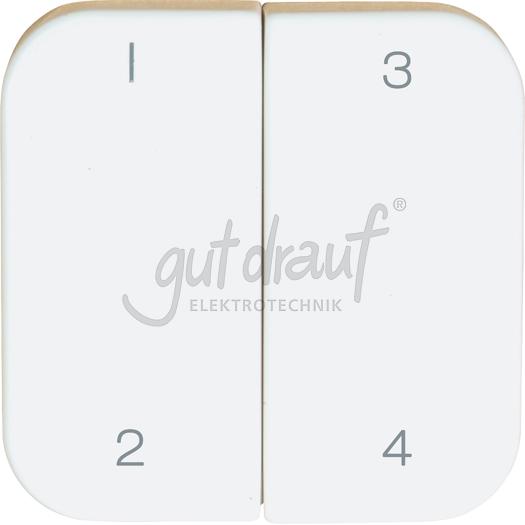

zum Lieferumfang von Serien-Anwendungen gehören stets zwei Einzelwippen für die rechten und linken Aufnahmezapfen des Funkwandsender-Moduls passend für Wandsender-Modul 561.411 und 561.416
zum Lieferumfang von Serien-Anwendungen gehören stets zwei Einzelwippen für die rechten und linken Aufnahmezapfen des Funkwandsender-Moduls passend für Wandsender-Modul 561.411 und 561.416 Alpinweiß ähnlich RAL 9003 Signalweiß Reinweiß ähnlich RAL 9010
zum Lieferumfang von Serien-Anwendungen gehören stets zwei Einzelwippen für die rechten und linken Aufnahmezapfen des Funkwandsender-Moduls passend für Wandsender-Modul 561.411 und 561.416 Alpinweiß ähnlich RAL 9003 Signalweiß Reinweiß ähnlich RAL 9010
zum Lieferumfang von Serien-Anwendungen gehören stets zwei Einzelwippen für die rechten und linken Aufnahmezapfen des Funkwandsender-Moduls passend für Wandsender-Modul 561.411 und 561.416
zum Lieferumfang von Serien-Anwendungen gehören stets zwei Einzelwippen für die rechten und linken Aufnahmezapfen des Funkwandsender-Moduls passend für Wandsender-Modul 561.411 und 561.416
zum Lieferumfang von Serien-Anwendungen gehören stets zwei Einzelwippen für die rechten und linken Aufnahmezapfen des Funkwandsender-Moduls passend für Wandsender-Modul 561.411 und 561.416
zum Lieferumfang von Serien-Anwendungen gehören stets zwei Einzelwippen für die rechten und linken Aufnahmezapfen des Funkwandsender-Moduls passend für Wandsender-Modul 561.411 und 561.416
mit QR-Code zur einfachen Konfiguration in OPUS® SmartHome Gateway Variante für Apple Home Kit Anwendungen Schaltet alle Szenen und Geräte in Apple HomeKit wie z.B. Zwischenstecker oder Philips Hue Leuchten Bis zu sechs bzw. zwölf unterschiedliche Geräte schaltbar frei konfigurierbar über Apple Home Kit
mit QR-Code zur einfachen Konfiguration in OPUS® SmartHome Gateway Variante für Apple Home Kit Anwendungen Schaltet alle Szenen und Geräte in Apple HomeKit wie z.B. Zwischenstecker oder Philips Hue Leuchten Bis zu sechs bzw. zwölf unterschiedliche Geräte schaltbar frei konfigurierbar über Apple Home Kit
Abdeckrahmen und Wippe nicht enthalten kann z.B. für Licht- und Rollladensteuerung verwendet werden das Tastmodul ermöglicht die Funkkommunikation mit Bluetooth Geräten Steuerbar über örtlichen konventionellen Schalter oder per App das Tastmodul ist zur Verwendung von OPUS 55 Rahmen und Wandsender Wippen vorgesehen wartungsfreier Sender, keine Batterie erforderlich Lichtszenen, Zentral Ein/Aus, grafische Darstellung Ihrer Wohnung über App kann auf Wand oder Material geschraubt, sowie mittels Selbstklebefolie befestigt werden Eigenschaften Oberfläche: sonstige Ausführung der Oberfläche: matt Anzahl der Kanäle: 2 Ausführung: Wandsender-Einsatz Busankopplung inklusive: nein Transparent: nein Bussystem KNX-Funk: nein Werkstoff: Kunststoff Montageart: Aufputz Bussystem LON: nein Bussystem Funkbus: Bluetooth™ low Energie Ausführung: Wandsender-Einsatz Farbe: weiß Andere Bussysteme: sonstige Anzahl der Kanäle: 2 Ausführung der Oberfläche: matt Montageart: Aufputz Oberflächenschutz: sonstige Werkstoff: Kunststoff Werkstoffgüte: sonstige
Rollladen/Jalousie-Steuerung mit drei Vorort-Schaltern und einem freipositionierbaren Gruppenschalter Die drei OPUS® BRiDGE Schalter werden jeweils an die Rollladen-/Jalousie-Motoren angeschlossen. So wird ganz einfach an jedem Fenster die Verschattung einzeln gesteuert. Über einen freipositionierbaren Gruppenschalter lassen sich alle Rollläden/Jalousien im Schulungsraum gleichzeitig steuern. Diesen Schalter können Sie dort positionieren, wo er für Sie am besten erreichbar ist, zum Beispiel am Pult oder direkt am Whiteboard! Versorgungsspannung: 230 V~, 50 / 60 Hz Schaltleistung: 5 A externer Schalteingang 230 V~ es können bis zu 14 gN Wandsensoren eingebunden werden bidirektionaler Funk Repeater-Funktion Level 1 und Level 2, ohne Filterfunktion nicht potentialfrei Set bestehend aus: 3 x OPUS® BRiDGE Jalousie und Rollladen 1 x OPUS® greenNet Wandsendermodul 4 x OPUS® KUBUS Rahmen 4 x Flächenwippe mit Pfeilen 1 x OPUS® greenNet Zeitschaltuhr inkl. Trafo
Lichtsteuerung mit einer Leuchte und zwei freipositionierbaren Lichtschaltern Im Eingangsbereich zum Schlafzimmer wird zur Schaltung der Beleuchtung ein OPUS® BRiDGE Schalter installiert. In diesem Raum wird die typische Kreuzschaltung durchzwei freipositionierbare Schalter an jeder Bettseite realisiert. Ganz ohne weitere Verkabelung und ohne dass lange vor dem Einzug feststehen muss, wo das Bett im Raum hingestellt wird. Versorgungsspannung: 230 V~, 50 / 60 Hz Schaltleistung: 5 A externer Schalteingang 230 V~ es können bis zu 14 gN Wandsensoren eingebunden werden bidirektionaler Funk Repeater-Funktion Level 1 und Level 2, ohne Filterfunktion nicht potentialfrei Set bestehend aus: 1 x OPUS® BRiDGE, 1 Kanal 2 x OPUS® greenNet Wandsendermodul 3 x OPUS®KUBUS Rahmen 3 x Flächenwippe

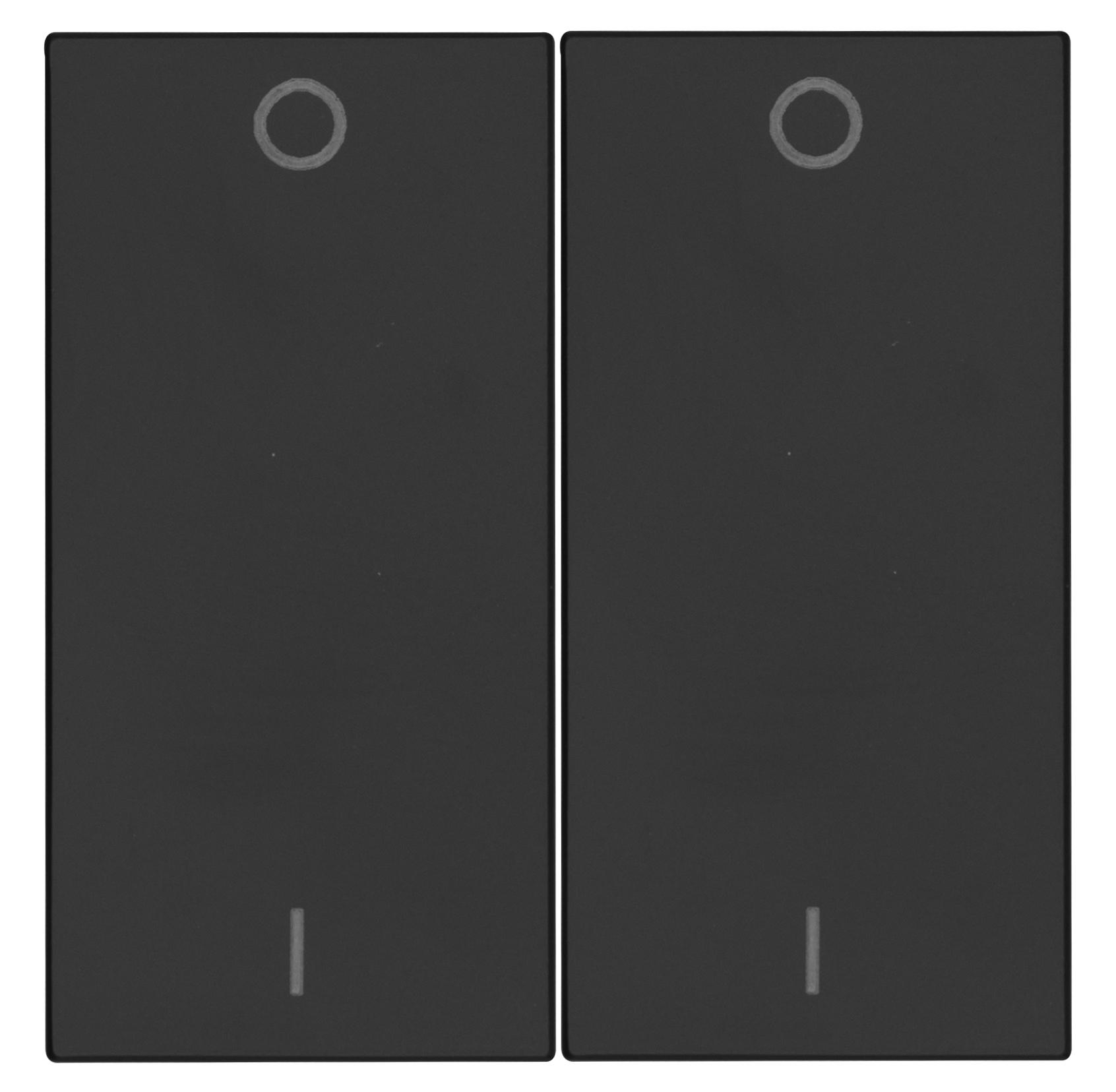

-passend für Wandsender-Modul 514.441-anthrazit - seidenglanz
passend für BRiDGE Unterputz-Schalter, Wandsender-Modul 514.441 und 514.444
passend für BRiDGE Unterputz-Schalter, Wandsender-Modul 514.441 und 514.444
passend für BRiDGE Unterputz-Schalter, Wandsender-Modul 514.441 und 514.444
passend für BRiDGE Unterputz-Schalter, Wandsender-Modul 514.441 und 514.444
passend für BRiDGE Unterputz-Schalter, Wandsender-Modul 514.441 und 514.444
passend für Wandsender-Modul 514.441-alu - silber - seidenglanz
